les différents types de fixation d'aiguilles

Fixation NEF (Non Euro Fitting) / Roundshaft

Fixation par pression aiguilles par pression (pas d’écrou)

Fixation Euro (ou EF : Euro Fitting) / Euroshaft

minutes a pression et heures avec écrou

Fixation type NEF (Non Euro Fitting) ou Roundshaft

Fixation a pression pour les 2 aiguilles (modèle le plus courant)



Mécanisme avec fixation ronde a pression pour les deux aiguilles : heures et minutes. pas d’écrou de serrage

Les modèles chinois et japonais sont très similaires et facilement identifiables, car ils ont longueur du filetage en laiton fixé au corps de l’horloge et d’un écrou qui se visse pour le fixer au cadran. La fixation se fait par pression, il suffit d’enticher les aiguilles sur le mécanismes pour qu’elles tiennent en place.

fixation round standard

Mécanisme standard silencieux SEIKO-0

Diamètres :

  • Minutes : Ø 3.6 mm,
  • Heures : Ø 5.5mm,
  • Trotteuse : Ø 0.85 mm

Modèles standards les plus courants que l’on retrouve dans la plupart des horloges de taille normale (jusqu’à 40 cm de diamètre)

Pour aiguilles jusque 20 cm de longueur (donc diamètre de l’horloge de 40 cm). Fixation la plus couramment rencontrée sur les horloges du commerce.

Pour les aiguilles plus grandes les mécanismes sont en général de type euroshaft voir ci dessous

fixation roud UTS

mécanisme UTS standard-0

Les mécanismes UTS : les 2 aiguilles sont fixées par pression mais ont un diamètre spécifique

  • Heure Ø5mm  (spécifique UTS attention)
  • Minute Ø3.5mm
  • trotteuse Ø 0.85 mm

fixation roud micro horloge UTS

Mécanismes pour micro horloge :

  • Heure Ø3.50
  • Minute Ø2mm
  • Secondes Ø0.5mm

Fixation type EF (Euro Fitting) ou européenne

Avec écrou de serrage pour les minutes



Les modèles européensont un long écrou à collerette avec filetage extérieur qui se visse dans le corps de l’horloge sécuriser le mécanisme (UTS, Hechinger, Hermle, Junghans, EL, la plupart des mécanismes extra forts etc.)

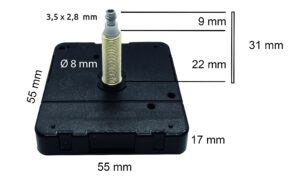

  • Modèle standard européen, dimensions de montage à la main: arbre de la direction Ø4.95mm – Min-shaft est en laiton avec une extrémité filetée de forme oblongue, 2,8 x 3,5mm. L’aiguille des minutes est sécurisée par un écrou
  • Chinois a Ecrou avec ambre en ‘I’. Ce modèle est très semblable aux mécanismes a fixation type EURO. ils sont d’ailleurs compatibles avec les aiguilles. Ce modèle a l’aiguille des minutes fixée par un écrou sur un tige filetée en laiton oblongue, très semblable à la européenne … mais ils ne peuvent pas être confondus, car les mécanismes chinois ont la partie filetée en laiton attaché au corps de l’horloge. Mécanismes les plus courants pour les grandes horloges. Dimensions  diamètre heures Ø 5mm – diamètre Min 2,8 x 3.5 mm

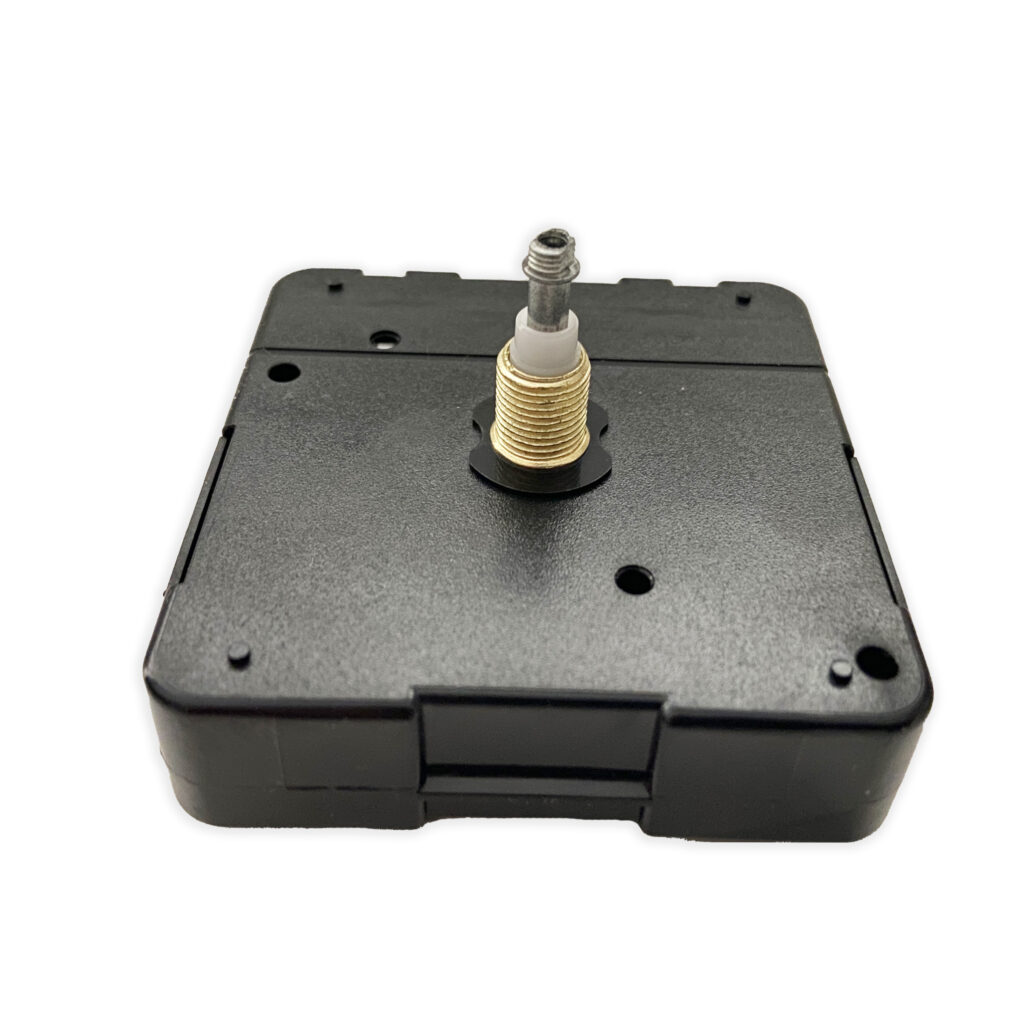

Avec ce type de mécanisme, l’aiguille des heures est maintenanue par pression (l’aiguille est simplement enfichée sur le support en plastique blanc), alors que l’aiguille des minutes est fixée avec un écrou de serrage. Voir photos ci dessous.







Voir nos mécanismes avec fixation type euroshaft

2) La puissance des mécanismes d’horloge

Il existe 2 grandes familles de mécanismes d’horloge : ceux pour petites aiguilles légères, les plus courants, et les mécanismes extra forts pourgrandes aiguilles. ceux ci sont plus puissants et peuvent entrainer des aiguilles jusqu’a 45 cm de longueur ! Idéal pour créer de grandes horloges

Voir nos mécanimes pour petites horloges (aigulles de 2 cm a 15 cm)

Voir nos mécanismes pour horloges géantes (aiguilles de 15 cm a 45 cm)
